ЭПРА: что это такое и как работает

В офисах, производственных цехах, поликлиниках в освещении используют люминесцентные лампы. Они достаточно экономичные, долговечные, светят ровным не напрягающим глаза светом. Однако напрямую к сети их не подключают. Лампа работает при определенных условиях подачи тока. Их обеспечивает пускорегулирующая аппаратура. В статье разберем ее устройство, принцип работы и возможные неисправности.

Принцип работы ЭПРА

Для того чтобы люминесцентная лампа загорелась, ей нужно специальное устройство-переходник. Оно состоит из:

• дросселя — выравнивает пульсацию;
• стартера — запускает процесс;
• конденсатора — стабилизирует напряжение.

Первоначально все эти элементы располагались отдельно. Хотя срок службы ламп увеличивался, переходник сильно нагревался. Слышалось неприятное гудение, свет иногда мерцал. Небольшое электронное устройство — ЭПРА полностью заменяет устаревший переходник. Монтируется напрямую к лампам. Правила техники безопасности обязывают устанавливать в помещениях, где работают люди, лампы с блоком ЭПРА, а не устаревшим ПРА.

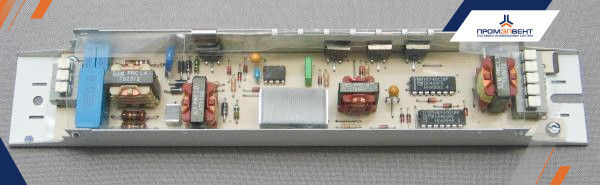

Конструкция ЭПРА:

• фильтр электромагнитных помех — устраняет помехи электросети;
• выпрямитель — преобразует переменный ток в постоянный;
• сглаживающий фильтр — снижает частоту пульсации;
• инвертор — увеличивает напряжение до оптимального значения;
• дроссель.

Колба люминесцентной лампы наполнена парами ртути. Внутреннюю поверхность покрывают люминофором. На пары подается разряд, он вызывает УФ-свечение. ЭПРА работает в три этапа:

1. Электроды в лампе разогреваются.
2. Устройство генерирует импульс высокого напряжения. Он вызывает пробой газа.
3. Уровень напряжения на электродах обеспечивает постоянное горение лампы.

Особенности электронных пускорегулирующих аппаратов

• Работа люминесцентных ламп обычно сопровождается неприятным для глаз мерцанием. Это так называемый эффект «стробирования». ЭПРА этот эффект нивелирует.
• Многократные мигания перед постоянным свечением — это фальстарт. Стартер выходит из строя, нити накала тоже страдают. При использовании электронной ПРА такого явления нет. Лампы будут работать дольше.
• Ряд устройств дополняют регулятором, с помощью которого устанавливается яркость освещения.
• Стабильный уровень освещения достигается за счет широкого диапазона питающего напряжения.

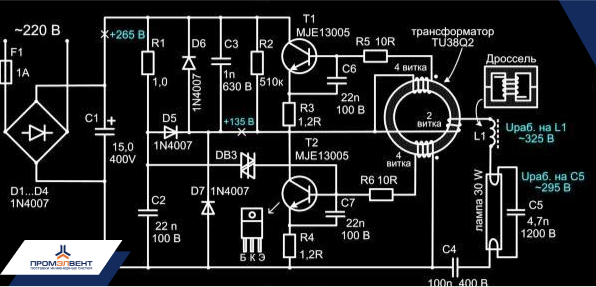

Схемы подключения

ЭПРА подключают по мостовой и полумостовой схеме. В первом варианте схемы больше составляющих (полевые и биполярные транзисторы). Используется в лампах с огромными мощностями.

Чаще встречается полумостовая схема. У нее ниже КПД. Инвертор строится по принципу автогенератора с положительной обратной связью. Низкий коэффициент полезного действия компенсируется с помощью специальных микросхем.

Инвертор в ЭПРА небольшой мощности — двухтактный преобразователь напряжения. Диодный мост выпрямляет напряжение сети. Фильтрующий конденсатор его сглаживает. Инвертор выполнен на 2-х транзисторах. Они переводят постоянное напряжение в высокочастотное.

Трансформатор — управляющий элемент преобразователя. У него три обмотки:

• две для открытия транзисторных ключей;
• третья — первичная обмотка обратной связи транзисторного автогенератора.

Динистор отвечает за запуск преобразователя. Он открывается, когда напряжение превышает норму. Импульс запускает преобразователь. Напряжение с обмотки транзистора последовательно передается на нити накала. Они разогреваются. А напряжение на конденсаторе зажигает источник света.

После запуска частота преобразователя постоянна. Он будет работать в автоматическом режиме.

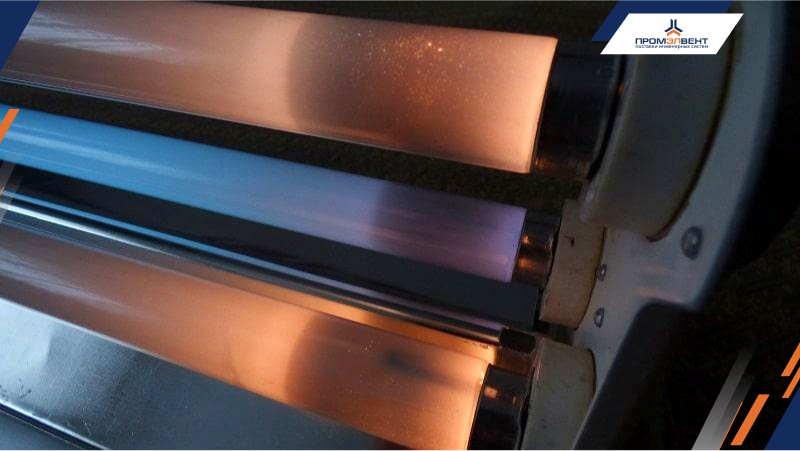

Причины неисправностей

Лампа не горит по разным причинам. Самая очевидная — оборвалась нить накаливания. Обычно говорят, что она «перегорела». В этом случае ЭПРА исправна, надо просто поставить новую лампу.

Точки пайки на плате — уязвимые места. Переходник постепенно остывает после того, как светильник включен. Температурные колебания могут повредить пайку. Повреждения на плате обычно темного цвета. Эта неисправность устраняется чисткой или подпайкой поврежденных участков.

В плохую погоду часто в сети бывают скачки напряжения. В конструкции ЭПРА не предусмотрены варисторы. Поэтому при скачке электроэнергии транзистор выходит из строя. Можно дополнительно установить предохранитель. Он срабатывает, если элементы схемы будут повреждены.

Производители печатают последовательность подключения ЭПРА на коробках. Там указаны номера клемм для входного и выходного контуров. Если схему нарушить, то устройство работать не будет. При самостоятельной установке строго следуйте инструкции.

Для светодиодных и галогенных светильников тоже производят пускорегулирующую аппаратуру. Надо понимать, что ЭПРА для люминесцентной лампы не подойдет для галогенного светильника и наоборот.

Преимущества использования электронной пускорегулирующей аппаратуры

• Комфорт для людей в помещении. Светильники не мигают, не гудят. Свечение ровное, приятное для глаз. Отсутствие стробоскопического эффекта. Ламповый ток не зависит от частоты сети, так как среднее значение плотности электронов поддерживается высокочастотным режимом.
• Срок службы увеличивается за счет предварительного нагрева нитей накаливания. А запуск без фальстарта предохраняет стартер от поломок.
• Безопасность использования. Устройство не перегревается. При любых неисправностях сработает предохранительное отключение.
• Светильники с ЭПРА приблизительно на четверть экономичнее, чем с устаревшими ПРА. Световой поток при этом больше на пять-семь процентов.
• Интенсивность светового потока можно регулировать. Для этого предусмотрены автоматический и ручной режимы.

Таким образом, лампы с переходниками ЭПРА не только работают дольше, но и соответствуют нормам безопасности и энергоэффективности.

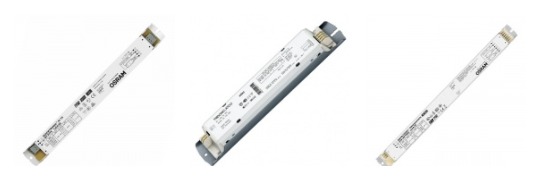

В нашем каталоге есть устройства разных видов:

• EEI=А1 — мощность регулируется при помощи корректора;
• EEI=А2 — постоянная мощность;
• EEI=А3 — корректор пассивный или отсутствует.

Менеджеры помогут подобрать нужные вам устройства среди разнообразия пускорегулирующих аппаратов для разных типов ламп, сетей и условий эксплуатации. Связаться можно по телефону или через форму обратной связи на сайте.
